High-Tech-Handleuchte
mega compact und mega compact D2 (Gasentladung)




Hartenberger High-Tech-Kleinleuchte mega compact/D2
mega compact und mega compact D2 (Gasentladung)


Die mega compact ist unser erstes High-Tech-Spitzenprodukt und wurde unter Anwendung der neuesten Kenntnisse der Microcontroler Elektronik konstruiert.

Dabei wurden die an uns herangetragenen praxisbezogenen Wünsche von profesionellen Anwendern berücksichtigt und mit altbewährten Konstruktionsmerkmalen wie z.B. die modulare Bauweise vereint.

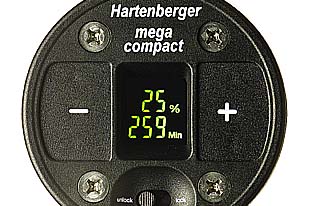

LCD-Anzeige



Eine Weltneuheit bildet die Steuerung über zwei großdimensionierte Drucktasten (+/- bzw.EIN/AUS).
Die Steuerung der Elektronik erfolgt hierbei über Lichtschranken, also ohne Magnete und ohne Wartungsanfällige mechanische Durchführungen.

Eine weitere Weltneuheit ist die beleuchtete LCD Anzeige. Diese gibt z.B. Auskunft über den prozentualen Ladezustand des Akkumulators, über den jeweils eingestellten Helligkeitswert sowie die verbleibende Restbrenndauer in Minuten.

Darüber hinaus sind eine Vielzahl von Daten abrufbar, wie z. B.: Seriennummer; Herstellungsdatum, max. Ladestrom/Entladestrom, max. Temperatur, Anzahl der Ladezyklen...






Hartenberger Unterwassertechnische Geräte GmbH - High-Tech-Kleinleuchte

Hartenberger Unterwassertechnische Geräte GmbH - High-Tech-Kleinleuchte
mega compact





Der serienmäßige Nickel-Metall-Hydrid-Akkumulator (optional Lithium-Mangan-Akkumulator) ist steckbar und lässt sich sekundenschnell gegen einen zweiten Wechsel-Akku austauschen.

Der Akkueinschub besitzt zwei Aufbewahrungsbehälter für Halogenbrenner.

Auf der steckbaren Reflektoreinheit befinden sich zwei Ersatz-O-Ringe für die Gehäuseabdichtung.

Der serienmäßige Spotreflektor erzeugt weiche Übergänge vom hellen Zentrum bis in den Randbereich.
Für Video-Filmer ist optional ein Flood-Reflektor erhältlich (siehe auch Beschreibung Handleuchte: Reflektoren Spot/Flood).





Hartenberger Unterwassertechnische Geräte GmbH -  High-Tech-Kleinleuchte

Hartenberger Unterwassertechnische Geräte GmbH - High-Tech-Kleinleuchte
mega compact D2 (Gasentladung)


Eine weitere Besonderheit ist die aufsteckbare Gasentladungselektronik. Die Leuchte kann dadurch wahlweise mit Halogenbrenner oder D2 Gasentladungsbrenner benutzt werden.

Der von uns verwendete 35 Watt D2 Brenner ist aus dem Automobilbereich bekannt. Die damit erzeugte Lichtmenge übertrift die eines 100W Halogenbrenners.

Die Farbtemperatur des D2 Gasentladungsbrenners beträgt 4300Kelvin und ist damit kälter als die eines Halogenbrenners mit 3600Kelvin. Die Farbwiedergabe von roten Objekten ist deshalb bei einem Gasentladungsbrenner schlechter, die Tragweite des Lichtes unter Wasser ist jedoch durch den höheren Blauanteil verbessert. Der Brenner wird deshalb von uns für Süßwassertauchgänge empfohlen.

Der Gasentladungsbrenner kann zusätzlich von 100% auf 75% Leistungsaufnahme gedimmt werden. Dieses spart Energie und bringt nur unwesentliche Lichteinbuße.



Für eine nachträgliche Umrüstung der Mega compact wird die D2 Elektronik und das benötigte Gehäusevorderteil optional angeboten.






Mikroprozessorsteuerung


Eine Mikroprozessorelektronik ermöglicht eine Vielzahl von Anzeige- und Regelfunktionen:

  • Eine Strombegrenzung regelt die kritische Einschaltphase und garantiert eine längere Lebensdauer des Halogenbrenners.
  • Eine Leistungsregelung ermöglicht die Anpassung der Leuchtstärke an die jeweiligen Bedürfnisse.
  • Dabei ist die Funktionsweise des Schalters vom Benutzer programmierbar:
    1. nur AN/AUS
    2. in fünf Stufen zu 25% (25% bis 125%)
    3. nahezu stufenlos in 5% Schritten
    4. als Tastschalter zum Morsen
  • Durch kontrollierten Betrieb mit Überspannung entwickelt der serienmäßige 50W HLX Hochleistungsbrenner nochmals ca. 30% mehr Leistung.
  • Die elektronische Regelung hält die Farbtemperatur auch bei sinkender Akkuspannung konstant.
  • Ein Tiefentladeschutz schaltet die Leuchte aus und verhindert dadurch das schädliche Absinken der Akkuspannung.
  • Zuvor kündigt die Restkapazitätsanzeige durch dreimaliges Blinkzeichen des Halogenbrenners das bevorstehende Ende der Brennzeit an.
  • Das kurz vor dem Abschalten einsetzende Dauerblinken kann durch Herunterdimmen in ein Dauerlicht umgestellt werden.
  • Eine SOS-Warnblinkschaltung gemäß Morsealphabet (3x kurz, 3x lang, 3x kurz) kann im Notfall aktiviert werden.







Serienmäßig sind die Leuchten mit Nickel-Metall-Hydrid-Akkumulatoren ausgerüstet (grüner Akku).
Der optional erhältliche Wechselakku mit Lithium-Mangan-Akkumulatoren (blauer Akku) besitzt eine spezielle Microcontroler Überwachungselektronik. Diese ermöglicht das automatische Laden mit demselben Ladegerät, welches wir für das Laden von Nickel-Cadmium oder Nickel-Metall-Hydrid-Akkumulatoren verwenden. Der spätere Wechsel zu diesem modernen, leistungsstärkeren Lithium-Mangan-Akkumulator ist daher nicht mit zusätzlichen Anschaffungskosten für ein spezielles Lithium-Ladegerät verbunden.

Vorteile des Lithium-Mangan-Akkumulators gegenüber einem Nickel-Metall-Hydrid Akkumulator:
(siehe auch unter Grundlagen Technik)

  • ca. 25% mehr Kapazität
  • Selbstentladung bei Lagerung nur ca. 3-8% im Monat
  • Geringer Kapazitätsverlust bei niedrigen Temperaturen
  • Keine Knallgasbildung bei defekten Akkumulatoren

mega compact Video und
mega compact D2 Video











Hartenberger Unterwassertechnische Geräte GmbH -  High-Tech-Kleinleuchte
mega compact Video



Die UW-Leuchte mega compact Video und mega compact D2 Video sind speziell für den Einsatz als Filmscheinwerfer und als Beleuchtung für die digitale Fotografie entwickelt worden.
Die Verwendung von großvolumigen Gehäusen gewährleistet unter Wasser eine absolute Gewichtsneutralität (Durchmesser 118mm statt 89mm). Erst dadurch wird ein optimales Handling an einem Videogehäuse, welches meist keine Auftriebsreserve besitzt, ermöglicht.
Der problemlose Gebrauch mit einer digitalen Fotoausrüstung ist ebenso gewährleistet.
Zusätzlich wird das Lampengehäuse mit einer chemisch mattierten Frontscheibe ausgerüstet. Das Licht wird dadurch noch weicher und hat Tageslicht ähnliche Eigenschaften.

Die Leuchten sind serienmäßig mit einem M8 Gewinde im Handgriff versehen. Dadurch ist eine unproblematische Befestigung an einem Video-Flügel, z.B. mit Hilfe unserer Kipphebelverschraubung, sichergestellt (Beispiel Videoflügel).

Eine noch kreativere Lichtführung wird durch Verwendung unseres ebenfalls gewichtsneutralen Auslegerarm (Blitzarm) off-shore ermöglicht.

Die UW-Leuchten mega können auch nachträglich mit dem gewichtsneutralen "Gehäusekörper Video" ausgerüstet werden.
Ebenso lassen sich alle mega Videoleuchten mit einem "Normalgehäuse" zum Gebrauch als Handleuchte umrüsten.






Die Leiterplatten der elektronischen Steuerungen sowie alle mechanischen Gehäusekomponenten aus Glas, Edelstahl, Aluminium und Kunststoff werden mit höchster Präzision auf computergesteuerten Werkzeugmaschinen (CNC) in Deutschland produziert.
Allein für die professionelle Herstellung der verbauten Kunststoffspritzteile aus glasfaserverstärktem Material wurden
11 unterschiedliche Spritz-Formen angefertigt.

Die technische Ausstattung sowie die hochwertige Verarbeitung aller Komponenten machen die mega compact und mega compact D2 zu den Leistungsstärksten High-Tech-Taucherlampen der Welt.




High-Tech-Kleinleuchte incl. Leistungsregelung,
Borosilikatglas & Ladegerät off-shore I/12
Hartenberger High-Tech-Kleinleuchte mega compact und mega compact Video
Bestellcode Typ Spannung/Kapazität Leistung/Brenndauer Maße[mm]/Gewicht
mega mega compact 14,4V / 4,5Ah NMH 50 W / 65 Min. 180 x 89 Ø / 1,6 kg 549,00 €
megav mega compact Video 14,4V / 4,5Ah NMH 50 W / 65 Min. 180 x 118Ø / 1,9 kg 649,00 €
amegalm Aufpreis für Lithium-Mangan-Akku 14,4 V / 6,75 Ah (neue Zellen, mehr Leistung 50W / 100 Min.) 89,00 €
algo21 Aufpreis Ladegerät off-shore II 78,00 €


High-Tech-Kleinleuchte incl. D2 Gasentladungselektronik, Leistungsregelung, Borosilikatglas & Ladegerät off-shore I/12 Hartenberger High-Tech-Kleinleuchte mega compact D2 und mega compact D2 Video
Bestellcode Typ Spannung/Kapazität Leistung/Brenndauer Maße[mm]/Gewicht
megad2 mega compact D2 14,4V / 4,5Ah NMH 35 W / 70 Min.* 250 x 89 Ø / 2,1 kg 879,00 €
megad2v mega compact D2 Video 14,4V / 4,5Ah NMH 35 W / 70 Min.* 250 x 118Ø / 2,4 kg 979,00 €
amegalm Aufpreis für Lithium-Mangan-Akku 14,4 V / 6,75 Ah (neue Zellen mit mehr Leistung) 89,00 €
algo21 Aufpreis Ladegerät off-shore II 78,00 €
  * entspricht über 100W Halogenlicht


Zubehör zum nachträglichen Umbau der Leuchten
Bestellcode Beschreibung
megag mega Gehäusevorderteil zur Verwendung der mega D2 Leuchte mit Halogenbrenner 89,00 €
megad2g mega D2 Gehäusevorderteil zur Verwendung der mega Leuchte mit Gasentladungsmodul 99,00 €
megad2el Gasentladungsmodul nur in Verbind. mit Gehäuse megad2g oder megad2gv 320,00 €
gm8 M8 im Handgriff zur Befestigung der Leuchte am Arm oder Videoflügel (bei mega-/D2 Video serienmäßig) 8,00 €
megavg mega Videogehäuse für neutralen Auftrieb (incl. Mattglas) 179,00 €
megad2vg mega D2 Videogehäuse für neutralen Auftrieb (incl. Mattgas) 199,00 €


Zubehör
Bestellcode Beschreibung
nlgo2 Transportschutz aus Nylon gepolstert in schwarz für Ladegerät off-shore II
11,00 €
translg Transportschutz aus Nylon gepolstert in schwarz für Ladegerät off-shore 1/12
11,00 €
transmega Transportschutztasche Nylon für mega compact
13,00 €
transmegad2 Transportschutztasche Nylon für mega compact D2
13,00 €
nmegag Neoprenschutz für mega compact in Gelb
13,00 €
nmegas Neoprenschutz für mega compact in Schwarz
13,00 €
nmegad2g Neoprenschutz für mega compact D2 in Gelb
13,00 €
nmegad2s Neoprenschutz für mega compact D2 in Schwarz
13,00 €
nmegavg Neoprenschutz für mega compact Video in Gelb
14,00 €
nmegavs Neoprenschutz für mega compact Video in Schwarz
14,00 €
nmegad2vg Neoprenschutz für mega compact D2 Video in Gelb
14,00 €
nmegad2vs Neoprenschutz für mega compact D2 Video in Schwarz
14,00 €
karabiner Karabiner aus Messing/Bronze (auch mit dicken Handschuhen zu bedienen)
4,00 €
spiral1 Spiralkabel aus Kunststoff mit Kunststoff-Karabiner (VA-verstärkt) incl. VA-Ring
16,00 €
spiral2 Spiralkabel aus Kunststoff mit Stahlseele und Aluminium-Karabiner incl. VA-Ring
21,00 €
spotmega Reflektoreinheit Spot
34,00 €
floodmega Reflektoreinheit Flood
34,00 €


Halogenbrenner / Gasentladungsbrenner
Bestellcode Beschreibung Fassung
h1230 Halogenbrenner 12V/30W G 6.35 14,00 €
h1250 Halogenbrenner 12V/50W HLX G 6.35 9,00 €
h12100 Halogenbrenner 12V/100W HLX G 6.35 9,00 €
d235 Gasentladungsbrenner 35W D2 99,00 €


O-Ringe
Bestellcode Beschreibung Abmessung
68x3 O-Ring Gehäuse 68 x 3.0 50°Viton blau 3,00 €
68x2 O-Ring Gehäuse 68 x 2.0 50°Viton blau 3,00 €
56x3 O-Ring Display 56 x 3.0 60°Viton blau 3,00 €


Wechselakkumulatoren
Bestellcode Beschreibung Leistung
Reparaturpreis
Neupreis
wamega

Wechselakku mega / mega D2
Nickel-Matall-Hydrid

14,4 V/4,5 Ah NMH
159,00 €
219,00 €
wamegalm

Wechselakku mega / mega D2
Lithium-Mangan

14,4 V/6,75 Ah LiMn (mehr Leistung)
209,00 €
269,00 €
aellm Überwachungselektronik (für Upgrade NMH auf Lithium-Mangan)
40,00 €

Unverbindlich empfohlene Verkaufspreise incl. MWSt.
©Hartenberger Unterwassertechnische Geräte GmbH - Stand 04.2016 - Alle Angaben unter Vorbehalt
